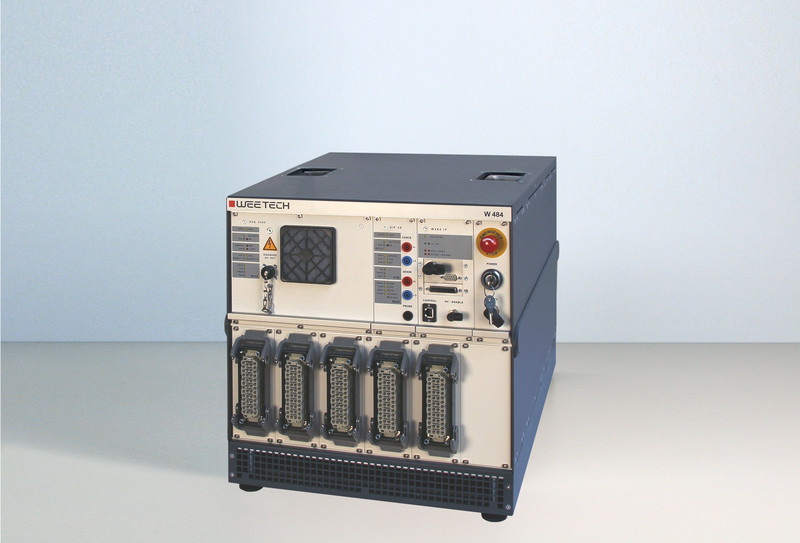

新型W 484-1测试系统用于测试电动汽车和混合动力汽车高压电缆线束

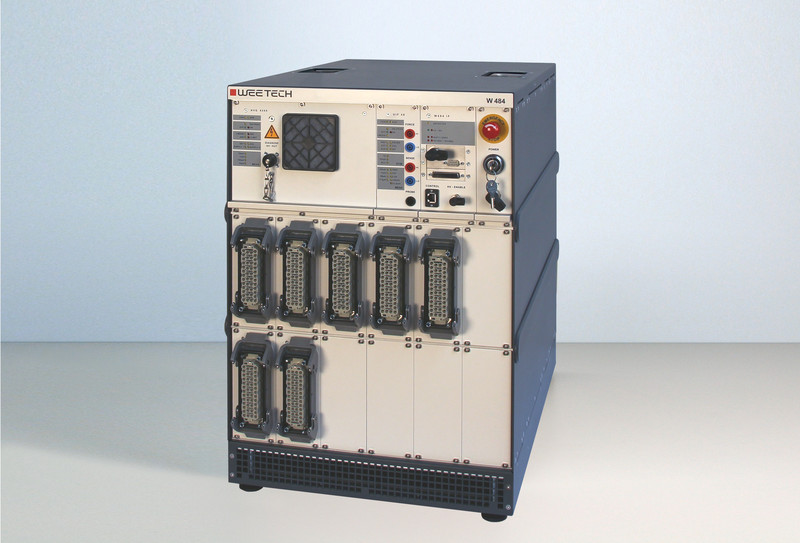

新型W 484-2测试系统用于测试电动汽车和混合动力汽车高压电缆线束

新型W 484高压测试系统

应用于电动汽车行业的高压测试仪

2018 年 2  8

韦尔特海姆。 紧凑型 W 484测试系统WEETECH GmbH在高压测试仪领域的新产品。该测试仪专为快速发展的电动汽车行业而设计,用于该领域的高压电缆线束和组件,符合 LV 123 * 标准。这一标准是测试电动或混动汽车高压电缆线束和组件的多公司标准。

新开发的高压发生器HVG 4300可提供高达4,300 Vdc / 3,000 Vac的电压,电流限制为最大3.8 mA。根据 DIN EN 50191 标准,提供的电压类别为“非危险”,可以在生产中免除复杂的安全预防措施。

具有44个测试点的测试点卡分别提供两种不同版本,分别为最高可达2,700 Vdc / 1,900 Vac,以及最高可达4,300 Vdc / 3,000 Vac。发生器和开关矩阵封装于一个紧凑的 19 英寸机箱中,提供三种不同尺寸。根据型号的不同,测试系统提供44到792个测试点,便于携带,移动性强,或者可以集成到适配表中。

除了可在 μΩ 精度范围内进行精确的通断测试外,该测试仪还可借助创新型检测器提供可靠的电弧检测。这些检测器针对 μs 精度范围内的电压和电流变化迅速做出反应。配有 ID 芯片的适配器电缆为可选配置,支持连接系统中的所有输出连接器。

新型 W484 测试系统是测量电动汽车高压电缆线束和组件的理想选择,其结构紧凑,极具经济效益。



*LV 123《道路车辆中高压组件的电气特性与电气安全:要求与测试》(AUDI, BMW, Daimler, Porsche and Volkswagen)
