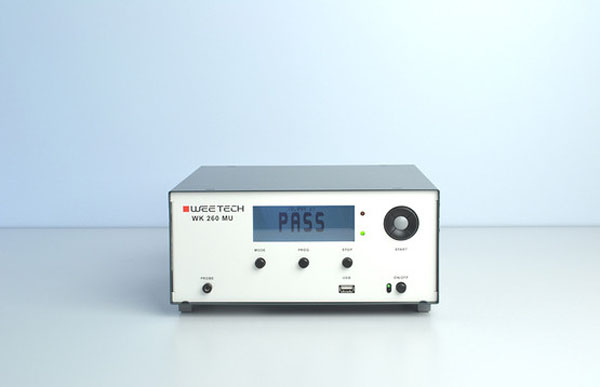

WK 260 MU测试仪(前视图)
WK 260 MU测试仪 - 配备6个测试点模块(后视图)
  • 典型应用

    电缆、简单电缆组件和电缆线束的导通与绝缘测试(最多1536 个测试点)

    电气组件(如继电器)的功能测试

    批量生产,差异微小

  • 支持的测试类型

    导通测试

    短路测试

    组件测试

    开关和按钮功能测试

    继电器功能测试

WK 260 MU

独立的高性能紧凑型电缆测试仪

WK 260 MU型测试仪是计算机、电子设备、汽车行业线束检测较为理想的检测设备。

完全无需计算机控制操作,并可无缝集成在自动化生产线中。

通过自动编程功能,可以自动学习“标准样品”生成测试程序。操作过程中,方向键和显示屏可以简单直观的查看过程。可选择通过IVISion Studio软件在计算机中编辑和集中管理测试程序。

特点

可选择单机使用,无需计算机

测试点板卡可承受较高的外部电压

通过接通外部电压,可扩展功能测试

全新研发高灵活性高稳定性测试点模块

使用单点矩阵板卡可以缩短测试时间

测试点卡最高可耐受50 V外部电压

测试点灵活应用,每个管脚都可以定义为以下内容:

测试点 – 相互切换和测量电流电压

LED 点 – 激活手持适配器或测试桌上的LED等

供电点 – 通过开关接通外部电压用于功能测试

插接检测 – 检测连接器是否正确插接

探测点 – 可检测连接器外壳定位销或线束夹子正否正确安装到位

位置测量 – 特殊伸缩探针检测插接深度是否到位

功能全面、测试精准

用于继电器和电子器件的功能测试,开关电压可达50V

准确测量电流和电压

测试精度高至1 Ohm

安装和编程简单方便

测试系统内部自动寻址识别测试点板卡

自动检测测试点、LED 点、供电点和探测点

方便的自动编程功能,轻松学习“标准样品”

丰富的自诊断功能,可检测发生器、测量设备、测试点、外部电压和LED的状态

无缝集成在自动化生产线中

紧凑型设计

支持不需要计算机独立操作使用

可扩展至1,500个测试点

大量接口

串行和并行接口可连接至外围设备

USB 接口可用于加载测试程序或用户 ID识别(选件)

多种选件配置满足用户不同特殊需求

WK 260 MU

在测试主机上编程操作(不支持IVISion Studio软件);

通过USB接口在设备之间传输数据

WK 260 MU-I

使用IVISion Studio软件编程;

通过USB和/或以太网接口传输数据

WK 260 MU-E(开发中)

使用IVISion Studio软件编程;

通过USB和/或以太网接口传输数据

通过以太网接口使用 NetStar Enterprise 4.0软件编辑测试程序和测试结果管理(开发中)

简明直观的IVISion Studio软件(选件)

从 IVIS 5 或 IVISion 3 轻松转换测试程序

从 Microsoft® Excel® 轻松导入测试程序或数据(例如管脚命名)

逻辑清晰的完成复杂产品测试要求,例如用于功能测试
