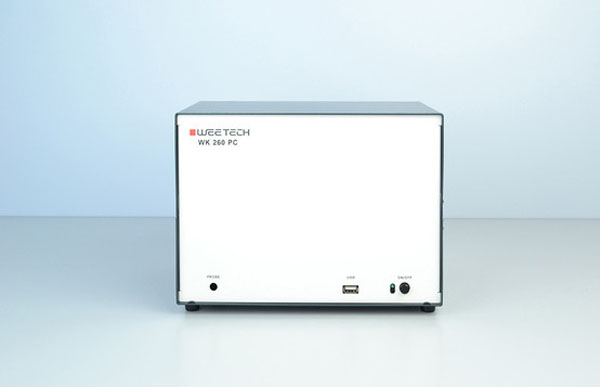

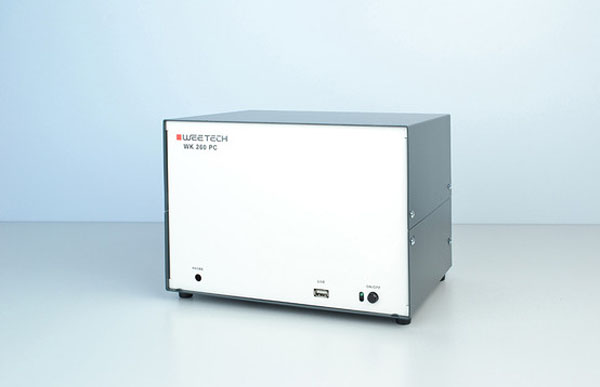

WK 260 PC测试仪(前视图)
WK 260 PC测试仪(前视图)

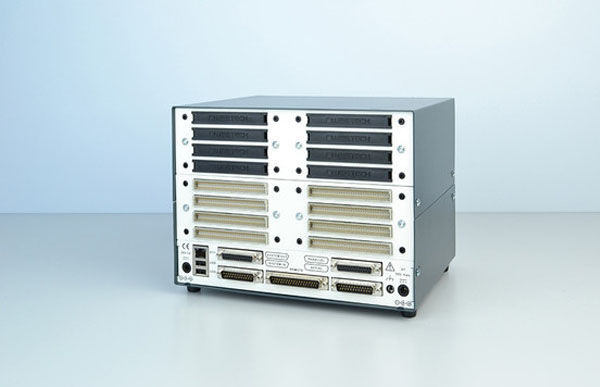

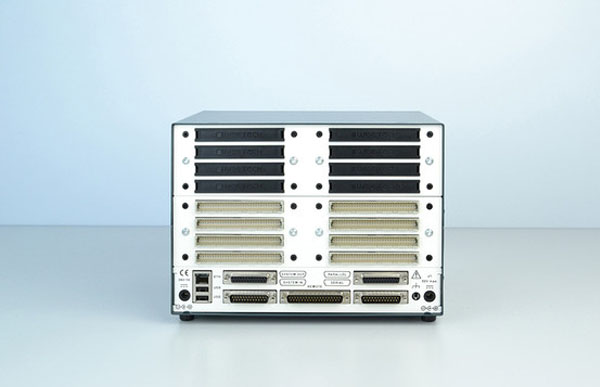

WK 260 PC测试仪(后视图) - 配备8个测试模块
WK 260 PC测试仪(后视图) - 配备8个测试模块
  • 典型应用领域

    完整汽车电缆线束的导通与绝缘测试(最多 20480 个测试点)

    开关、LED、灯、光电耦合器、继电器、接触器与分压器等器件的功能测试

    汽车熔丝识别(精确测量极小电阻)

    高度多元化的模块测试(KSK、客户特定电缆线束)

  • 支持的测试类型

    导通测试

    短路测试

    组件测试

    开关和按钮功能测试

    继电器功能测试

WK 260 PC

快捷灵敏、稳健耐用、用途广泛的一体化测试仪

WK 260 PC是汽车线束和电气组件的理想测试仪。通过计算机使用 IVISion Studio 软件可以清晰的完成复杂测试程序编程,直观了解测试运行中的状态。

故障信息可以采用图形化显示,可快速定位待测物 (UUT)中的故障位置。在自启动/命令模块中,后台可以持续测试并指出故障位置,并保持显示直到故障解决。多种外围设备可以通过计算机与测试仪相连使用。

特点

采用新技术和新测试算法,测试速度很快

测试点板卡可承受较高的外部电压

测试点板卡最高可耐受50 V外部电压

灵活多变、功能强大的测试点板卡

使用单点矩阵,缩短测试时间

可扩展至20000个测试点

测试点灵活应用,每个管脚都可以定义为以下内容:

测试点 – 相互切换和测量电流电压

LED 点 – 激活手持适配器或测试桌上的LED等

供电点 – 通过开关接通外部电压用于功能测试

插接检测 – 检测连接器是否正确插接

探测点 – 可检测连接器外壳定位销或线束夹子正否正确安装到位

位置测量 – 特殊伸缩探针检测插接深度是否到位

新:四线测量法(Kelvin电路):32 个FORCE点 / 32 个SENSE点(选件)

新:大电流测试点(最大 1.5 A)控制,例如接触器(选件)

功能全面、测试精准

用于继电器和电子器件的功能测试,开关电压可达50V

准确测量电流和电压

测试精度高至20 mOhm

新:利用四线测量法精度可达 500 µOhm

丰富的自诊断功能,可检测发生器、测量设备、测试点、外部电压和LED的状态

转接工装和安装的最简化

测试系统内部自动寻址识别测试点板卡

自动检测测试点、LED 点、供电点和探测点

新:ID 芯片识别功能,可自动识别转接测试板中的芯片

紧凑型设计,节省安装空间

通过以太网接口控制,可连接任何普通计算机

大量接口

串行和并行接口可连接至外围设备

USB 接口可用于加载测试程序或用户 ID识别

IVISion Studio 软件:
兼有编程、测试和故障判断的创新功能

多种新功能简化测试程序的编辑

从 IVIS 5 或 IVISion 3 轻松转换测试程序

从 Microsoft® Excel® 轻松导入测试程序或数据(例如管脚命名)

图形化显示故障位置,快速定位待测物 (UUT) 的故障位置

后台可以持续测试并指出故障位置,并保持显示直到故障解决(自启动/命令模块)

灵活的测试模块,可在单个系统中检测多种不同变量 (KSK, 定制化线束)
