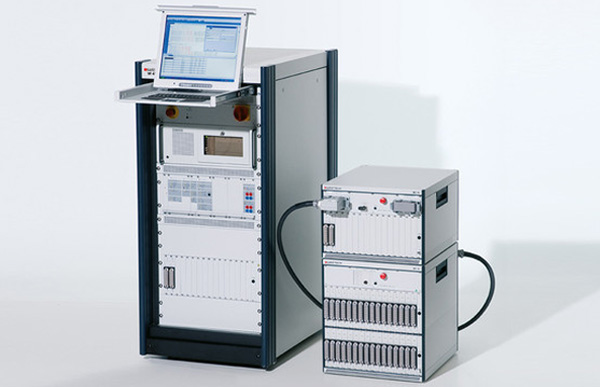

W 454测试系统(前视图) - 使用MC 16扩展式矩阵箱(右上)和MC 32拓展式矩阵箱(右下)

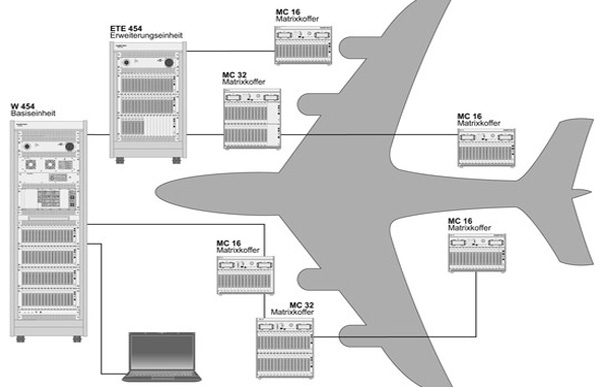

带有分布式矩阵的 W 454 测试系统示意图,包括各种配置的扩展装置和矩阵箱
  • 典型应用领域

    测试安全相关的电缆线束

    测试无源组件或电气组件

    保护接地,高电流测试中电流最高 25 A

    用高于 25 VAC / 60 VDC 的工作电压测试线束

    质量控制和批量测试

W 454

分布式模块化高压测试仪

W 454 电缆测试和功能测试系统测试电压最高可达2250 VDC / 1500 VAC,最高测试电流可达3 A,适用于航空航天、医疗器械和铁路行业的电缆线束及组件测试。

W454可提供毫欧姆范围内的导通测试,千兆欧姆范围的绝缘测试,以及电阻、电容、电感和继电器等元器件的测试。

特点

功能全面适用于多种不同行业应用

分布式测试系统,测试点几乎无限扩展

测试系统采用模块化设计,可最大限度减少转接工装要求

功能全面适用于多种不同行业应用

可编程电压/电流源,电流可达3 A和电压可达2250 VDC / 1500 VAC

各种不同发生器最高可提供25A大电流测试

接通外部功能测试可编程电源,最高可达125 VDC / 250 VAC

精确测量电阻在3 mOhm内

分布式测试系统,测试点几乎无限扩展

最多可扩展 500,000 个测试点

高效的ETE454扩展机柜具有独立供电电源,并具有不同尺寸规格

最小化测试点矩阵箱的尺寸和重量,符合DIN EN 2283标准(飞机线束检测),可以放置在飞机内部使用

实现转接电缆长度最短

分布式设计减少了待测物 (UUT)的转接长度

提高了工作场所的安全性

相比长转接电缆,提高了测量精度

测试系统采用模块化设计,可最大限度减少转接工装要求

测试系统灵活的模块化设计,可以选配不同规格实现最佳性价比

混合板卡的测试点可作为测试点测试使用,也可以切换至外部可编程电源供电使用

复合板卡的测试点可作为测试点测试和供电同时使用

组合模块的管脚可以同时用作测试点和电源点。

RLC模块可通过设定不同频率参数测量电阻 (R)、电感 (L) 和电容 (C) 组合

特殊测试要求可以定制配置其他特殊测量设备

CEETIS 软件友好的人机交互界面和编程方式

通过元器件表可以实现复杂功能测试需求的编程,以及自动生成测试程序

图形化显示网表内容

创新的ID芯片智能转接电缆,可实现转接电缆的任意插接

无需浪费时间分别测试点接口插接位置

不会出现测试点接口插接位置错误的情况
