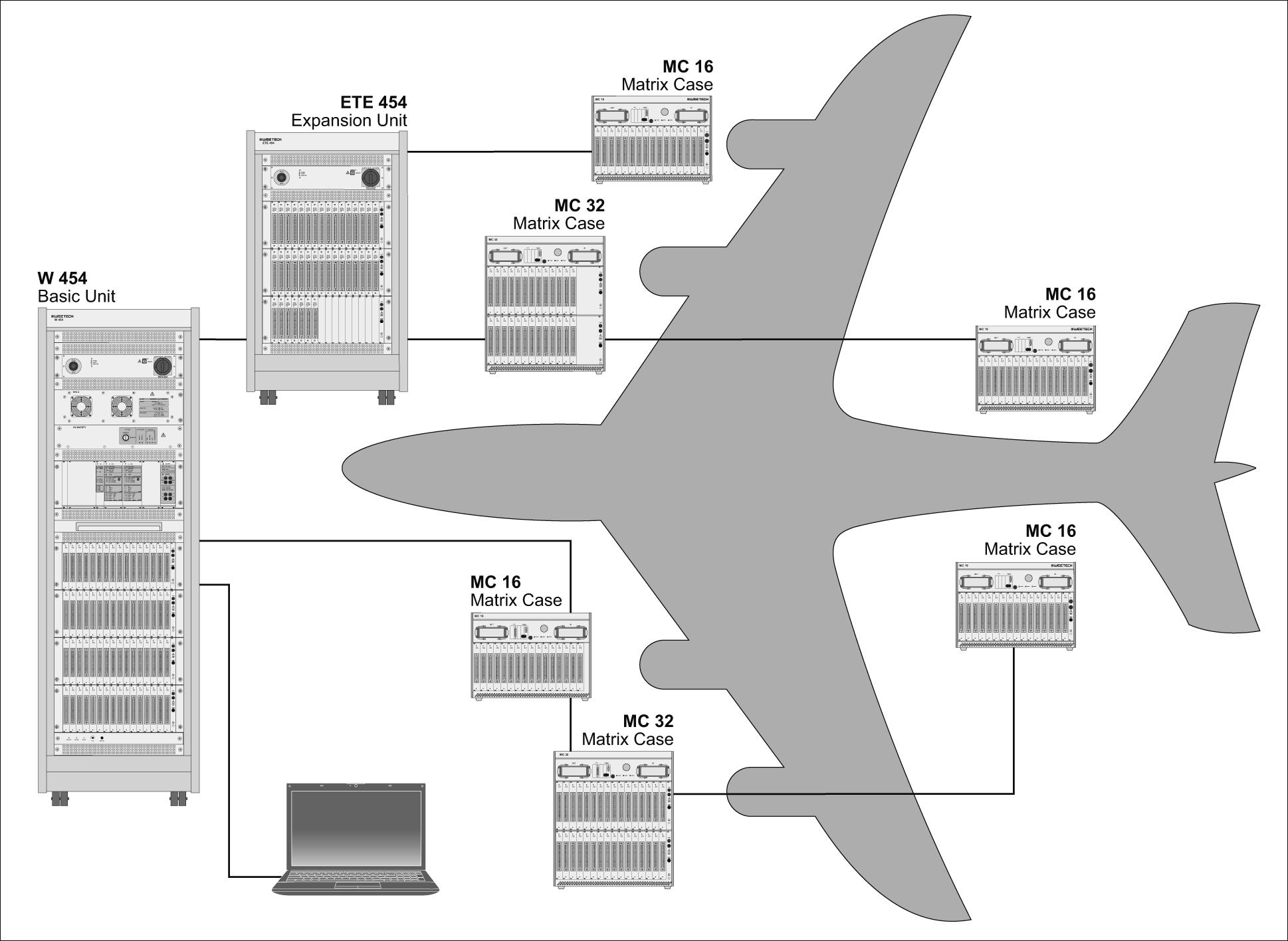

图1:带有分布式矩阵的W 454测试系统的模式图,包括ETE扩展单元和MC矩阵箱

Distributed System-分布式系统

分布式系统或分布式开关矩阵指将一个测试系统的测试点分布到更大范围中。如果待测物 (UUT) 在广大区域延伸,也需要此设置。在航空行业和铁路交通行业均可找到相关示例,例如所有直升机或列车都需要运行通过功能测试

对于分布式矩阵,除了中央基本装置,还需要在有大量测试点的地方放置所谓的扩展装置或矩阵箱。这些装置通过一根电缆连接到基本装置,大大地简化了安装过程。

检查人员无需使用转接电缆从基本装置的测量点跨越长距离连接到待测物的相应连接点,只需用一根电缆将基本装置与扩展装置(矩阵箱)相连。这样,就只需要使用相对较短的转接电缆来连接待测物即可。

这种方式除了可简化转接安装(电缆更少,重量更轻),还可以提升工作场所安全性(减少绊倒危险):可减少电压降,并同时提升测量精度。

基本装置和扩展装置的连接可以采用链式拓扑结构、星形连接,或者二者结合的方式
