利用 W 454 SHV 测试系统，对混合动力汽车和电动汽车的电缆线束进行高压测试
测试要求

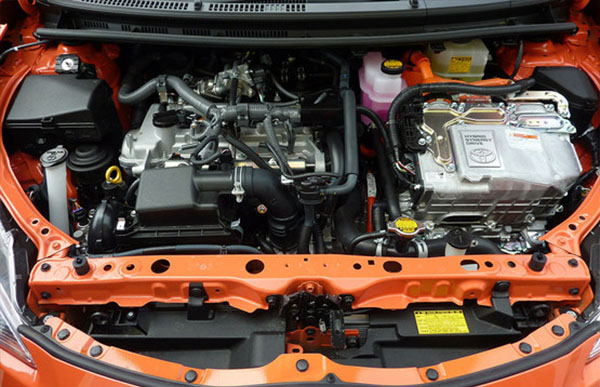

混合动力或电动汽车的橙色电缆线束可承载最高 900 V 电压和最高 100 A 电流。这些线束可将配电装置 (PDU) 连接到电动机和辅助组件，例如空调压缩机、阳极加热器或电动转向系统。
绝缘故障或绝缘不足可导致人体承受高压电击。在日常保养工作中，例如排气系统、机油保养或轮胎更换，绝缘故障或绝缘不足导致的电击会对人体产生危害，甚至威胁生命。
为了确保汽车中全功能电缆的准确安装，混合动力汽车电缆线束电线会在 5,000 VAC / 3,600 VDC 下进行绝缘和耐电强度测试。
解决方案
W 454 SHV 测试系统与转接台进行连接，设计为可插入混合动力汽车电缆线束的插头。第一步是采用低压测试连导通性和绝缘性能。在低压测试过程中，操作员始终可以接触待测物 (UUT)。
成功完成该测试后，将采用最高5,000 VDC/3,600 VAC 进行绝缘和耐电强度测试。
只要操作员进入由光电屏障或滑动门保护的安全区域，高压切换装置就会在 50 ms 内断开高压电路，释放待测物的所有残留电压。
结果/特性
W 454 SHV 测试系统加上 CEETIS 软件、连接的转接台和光电屏障，将形成符合 EN-13849-1 标准的设置，以确保操作员安全，且不会降低效率。
