使用 WK 260 PC 测试仪，对汽车线缆和集成继电器及保险丝盒进行线束测试和功能测试
测试要求

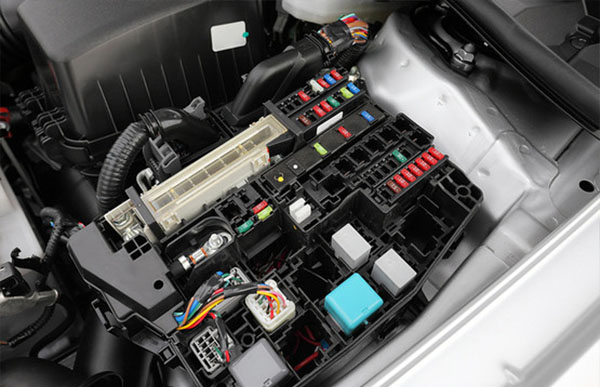

汽车供应商制造集成继电器和保险丝盒的完整电缆线束。根据客户需求，可选择不同的测试仪，检测电气系统、继电器和保险丝盒。各个测试仪的主要区别主要在定制功能上，例如活动车顶、底座、信息娱乐系统，都需要在给定的周期时间内进行单独测试。在导通测试和功能测试中，需要测试所有的继电器和线路连接部分。同时，两个测试过程都需要启动继电器。
解决方案
电缆线束插头通过转接模块插入测试台，并通过弹簧接触式探针实现电接触。然后使用条形码扫描仪识别经过测试的电缆线束，并将公司内部 ERP 系统的相应数据传输到 IVISION STUDIO 编程测试软件中。根据加载的数据创建各个测试程序并自动启动。测试过程中，应启动所有继电器，并测试所有电线的导通和短路情况。完成测试后，记录所需程序并存档。如果发生故障，则生成维修说明。对于测试结果“良好”的装置，将打印标签并将其粘贴在电缆线束上。
结果
由于继电器为集成式，需要启动继电器才能测试线束电线。WEETECH 的 WK 260 PC 测试仪可以选择向开关矩阵施加外部电压，无需使用其他设备来启动继电器，因此非常适合进行此测试。客户选择了 WK 260 PC 测试仪，是因为其高灵活性和可选择施加外部电压的功能。如此，就能够让该测试设施的安装更加简化，并避免投入额外成本。
